JM PILAR – 2014 Programa para análise e dimensionamento de
pilares esbeltos de concreto armado Considera concretos até fck=90 MPa |
|
1. APRESENTAÇÃO Este software faz a análise e o dimensionamento de pilares esbeltos de concreto armado, empregando-se um processo de análise rigoroso. Ele pode ser utilizado para analisar e dimensionar pilares curtos, pilares moderadamente esbeltos e pilares esbeltos. Não se leva em conta nenhuma simplificação do tipo “pilar padrão com curvatura aproximada”, “momentos majorados”, dentre outras que se encontram nas normas de projeto. Esses são métodos simplificados, os quais são permitidos apenas para os pilares moderadamente esbeltos. Mesmo para esses casos, os métodos simplificados fornecem uma solução aproximada do problema, a qual pode divergir bastante dos resultados “exatos”. O software JM PILAR faz o que se convencionou denominar de “análise exata” do problema, levando em conta, de maneira rigorosa, as duas não linearidades presentes: a não linearidade geométrica e a não linearidade física. A análise estrutural é feita com base no Método dos
Elementos Finitos (MEF) com uma formulação Empregando-se
métodos iterativos e incrementais, é possível determinar o carregamento de
ruína de cálculo de um pilar com armaduras conhecidas, bem como realizar o
dimensionamento para um carregamento de cálculo dado. O
programa considera concretos com resistência à compressão característica até

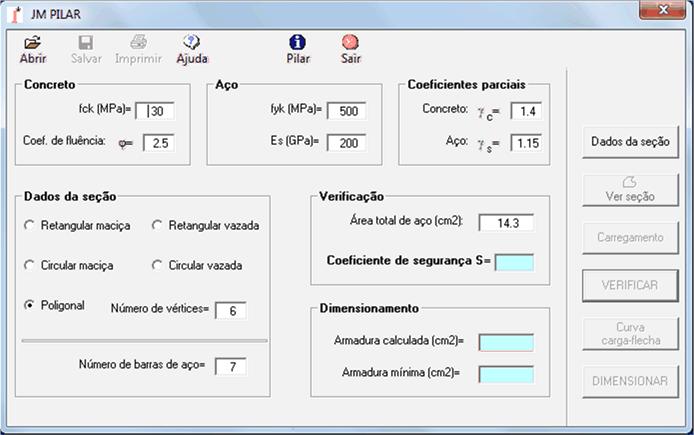

90 MPa, conforme a NBR-6118 de 2014. 2. A JANELA PRINCIPAL DO PROGRAMA O
programa possui uma entrada de dados facilitada para as seções retangulares
maciças e vazadas e para as seções circulares maciças e vazadas. Para as
seções poligonais arbitrárias, é necessário fornecer as coordenadas dos
vértices da seção. A
janela abaixo corresponde a uma seção em L. Neste caso, considera-se uma
seção poligonal com 6 vértices e 7 barras de aço.

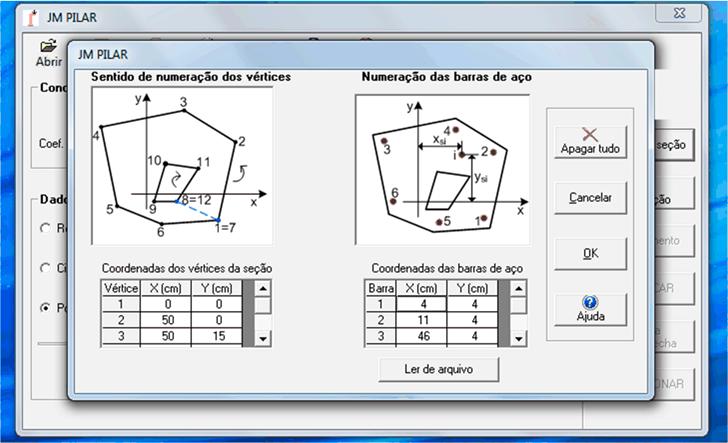

3. JANELA DADOS DA SEÇÃO A
janela abaixo é utilizada para o fornecimento das coordenadas dos vértices e
das barras da armadura de uma seção poligonal arbitrária. Para as seções retangulares
e circulares, a entrada de dados é pré-programada. Para seções com muitas
barras de aço, há a possibilidade de ler as coordenadas das armaduras de um
arquivo previamente preparado com outro software.

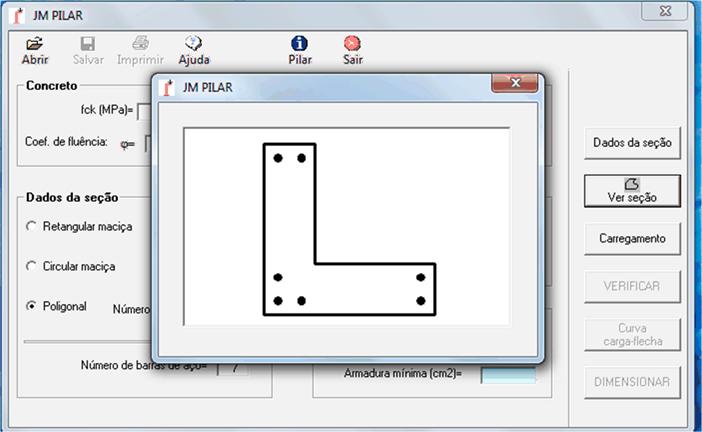

Na janela abaixo, apresenta-se o desenho
da seção transversal obtido com o programa.

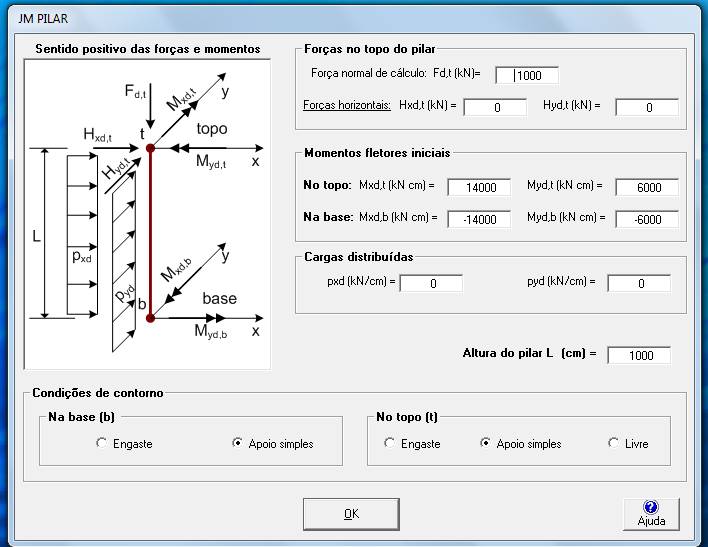

4. CARREGAMENTO E CONDIÇÕES DE
CONTORNO A janela abaixo mostra os tipos
de cargas considerados pelo programa: ü
força normal de compressão no topo ü
forças horizontais concentradas no topo ü
forças horizontais distribuídas uniformemente ao longo da altura do
pilar ü
momentos fletores no topo e na base do pilar O programa permite considerar as
seguintes situações: ü
pilares birrotulados ü
pilares biengastados ü
pilares engastados na base e livres no topo ü
pilares engastados numa extremidade e rotulados na outra. No exemplo abaixo, considera-se
um pilar birrotulado de altura L=10 m, com momentos fletores aplicados nas
duas extremidades, segundo as direções x e y (flexão oblíqua).
5. DIMENSIONAMENTO E VERIFICAÇÃO Após fornecer os dados, basta
clicar no botão DIMENSIONAR na janela principal para se obter a área total de
aço As=14,3 cm2. Fornecendo essa área de aço como dado de entrada no quadro
de verificação e clicando no botão VERIFICAR, o programa fará uma análise do
pilar até a ruína e determinará o coeficiente global de segurança. Neste
caso, resulta S=1, pois foi utilizada a área exata, obtida anteriormente

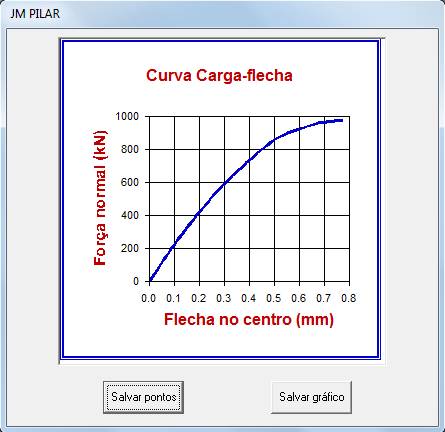

através do dimensionamento. Na janela abaixo, apresenta-se a
curva carga-flecha para o pilar. O programa permite salvar o gráfico no
formato .gif e/ou salvar os pontos para que o gráfico seja plotado com outro
software.
O programa ainda possui as
seguintes opções: ü
salvar dados do exemplo em arquivo para posterior utilização ü
abrir arquivo com dados de um exemplo já gravado ü
visualizar relatório na tela do computador ü
imprimir o relatório de cálculo ü
salvar o relatório ü
salvar o relatório em arquivo de texto 6. FORMA DE UTILIZAÇÃO DO PROGRAMA O programa é fornecido O Pendrive possui o seguinte
conteúdo: §
arquivo InstalaJMPILAR: esse arquivo
deve ser executado somente na primeira vez que o programa for utilizado em um
determinado computador. Ele instalará as rotinas necessárias para o perfeito
funcionamento do software. §
arquivo JMPILAR.exe: esse é o
arquivo executável, que só funcionará após a instalação das rotinas citadas
acima. §
arquivo Serial.txt: arquivo contendo
a senha exclusiva para o Pendrive. Cada Pendrive é fornecido com uma senha de
proteção do software. §
pasta MANUAL: contém o manual de
utilização do programa, incluindo indicações da teoria utilizada e a apresentação
de exemplos numéricos. §
arquivo Artigo.pdf com a validação
numérico-experimental do software. Etapas
para utilização do software: A) Na primeira vez em que o
programa for usado no computador ü
Conecte o Pendrive em uma porta USB e
acesse seu conteúdo. ü
Execute o arquivo InstalaJMPILAR. ü
Clique com o botão direito do mouse sobre o
arquivo JMPILAR.exe e crie um atalho na sua área de trabalho. ü
Minimize a janela do Windows Explorer e você verá o atalho do JM
PILAR na área de trabalho. ü
Dê dois cliques no ícone para executar o
programa. B) Nas demais vezes em que o
programa for usado no computador ü
Conecte o Pendrive na porta USB. ü
Dê dois cliques no atalho que existe na sua
área de trabalho. Observação: Toda
vez que você for retirar o Pendrive do computador, proceda da seguinte forma: ü
Feche o Windows Explorer ü
Localize o ícone “Remover hardware com
segurança” na barra de tarefas do Windows ü
Clique nesse ícone e aguarde até que você obtenha
permissão para remover o Pendrive da USB (esse procedimento evitará a queima
do dispositivo). 7. PREÇOS: Pagamento
à vista com desconto: R$ 550,00 (quinhentos e cinquenta reais). Esse preço já inclui o envio por carta
registrada para todo o Brasil. Através
do Pagseguro: sem desconto, podendo ser parcelado no cartão de crédito. Economize 10% comprando 1 PACON + 1 JM
PILAR , ou mais de um JM PILAR .
Promoção válida apenas para pagamento à
vista através de depósito em conta. O usuário perderá todos os direitos de uso
do software nos seguintes casos:
Caso ocorra
perda acidental do conteúdo do Pendrive, no todo ou em parte, o usuário
deverá enviar o Pendrive para a Editora Dunas para a restauração do mesmo.
Neste caso, somente será cobrada a taxa de remessa dos Correios, se a
autenticidade do dispositivo for comprovada. 8. REQUISITOS DE SISTEMA O programa roda nos
sistemas operacionais Windows e exige muito pouco de hardware. Ele deverá
funcionar bem em todos os microcomputadores atualmente disponíveis no
mercado. 9. MIGRAÇÃO PARA O JMPILAR 2014 Clientes que já possuem o JMPILAR instalado em pendrive podem migrar para o JMPILAR 2014. Custo da migração: R$ 150,00 Dados da conta corrente: Favorecido: P PEIXOTO ARAUJO ME - CNPJ: 02.213.918/0001-44 Conta corrente: 1657-8 Banco do Brasil, agência 0084-1
Efetue o depósito, transferência ou DOC para a conta corrente acima e envie o comprovante com o nome e endereço do titular da licença para o e-mail vendas@editoradunas.com.br . Os arquivos
serão enviados por e-mail ou deverão ser baixados da Internet. (Tamanho 4,38 MB) 10. VERSÃO DEMONSTRATIVA Faça download e descompacte o
arquivo InstalaJMPILARDEMO. Após executar este arquivo será criada a pasta
C:\JMPILAR onde se encontra o programa executável JMPILARDEMO.exe. CLIQUE
AQUI PARA BAIXAR A VERSÃO DEMONSTRATIVA (2311 KB) |
